ML-8系列超声波物位计(非接触式测量)

  • 价格:¥680(含16%增值税)
  • Product description:
  • 在线订购

超声波物(液)位计由超声波传感器及电子变送器单元构成。传感器安装于容器上部,在电子单元的控制下,传感器向被测物体发射一束超声波脉冲。声波被物体表面反射,并被传感器接收转换为电信号。从超声波发射到重新被接收,其时间与传感器至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过CPU的运算就可得出物位值。超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。

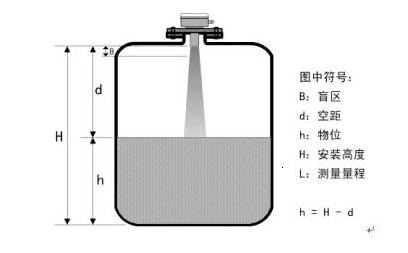

超声波物位计工作原理


主要特点

非接触测量,高性能、低成本、免维护、高精度、长寿命

智能信号处理技术,仪表适应各种工况条件

两线制、三线制、隔离四线制多种选择

24VDC、220VAC 供电可选

过压、过流、雷电保护

光电隔离4-20mA电流输出

多种通讯接口(可选)

故障报警输出电流22mA

大电流双继电器上下限报警输出

LCD液晶或LED数码管显示窗,外形美观精致

防腐塑料外壳(IP67),耐酸碱,适应恶劣环境

灵活的支架、法兰、螺纹安装(可选)

低频声波能够测量粉末状料位、泡沫状液位

双通道多点物位、物位差测量

嵌入式一体型明渠液位、明渠流量测量

技术参数

测量原理:超声波测距技术,回波时间行程原理

量程范围:0-2、3、4、6、8、12、15、20、25、30、40米

盲区:0.25-1.0米(量程越大盲区越大)

测量精度:实际量程的0.2%(空气中)

显示分辨率:1mm

显示形式:LCD或LED电流输出:4~20mA

输出负载:0~500Ω

输出分辨率:实际量程的0.03%

失效保护:电流输出22mA

继电器输出:上下限报警控制

继电器模式:常开或常闭

继电器数量:2个(分体可选多个继电器)继电器规格:5A/250VAC、5A/30VDC

温度范围:-45oC~95oC

温度补偿:智能测温自动补偿

压力范围:±0.2MP

输入电源:AC220V、DC24V(订货可选)

电源功耗:最大80mAV

声波束角:3~8度(3db)

检测周期:1秒

外壳材料:ABS工程塑料、PVC、或铝壳

传感器材料:PVC/PPR/四氟(可选)

保护等级:IP67

安装方式:法兰、螺纹或支架

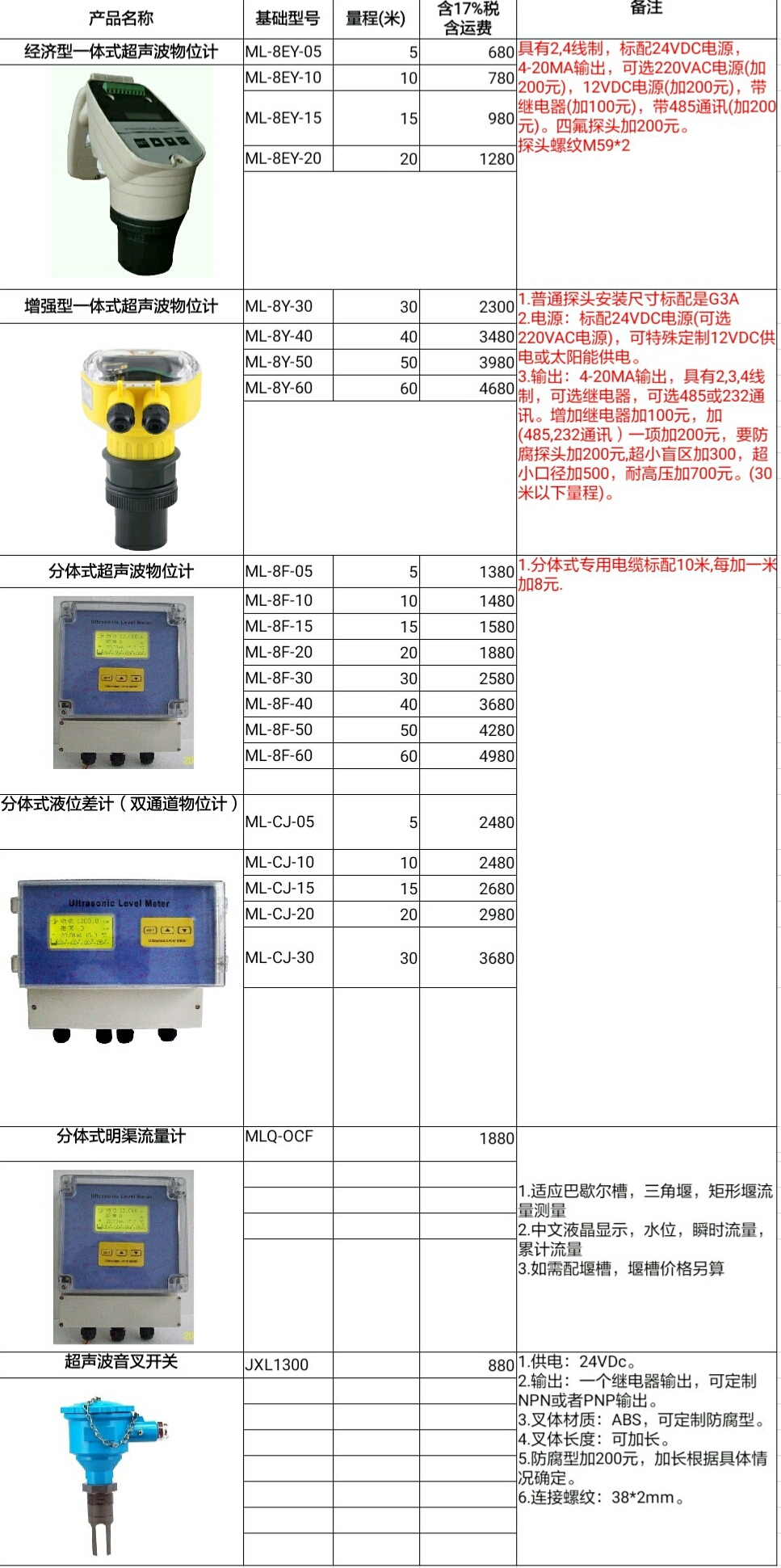

产品对应型号


过程连接
ML-8系列超声波物位传感器安装可选螺纹、法兰、支架等多种方案

螺纹安装
法兰安装
支架安装
适用范围:0-8米
标准:国标法兰(可选)
适用范围:0-40米
标准:根据现场工况条件选定材料安装
适用范围:0-40米
