  • MC20AS超小型压力变送器
  • MC20AS超小型压力变送器
MC20AS超小型压力变送器MC20AS超小型压力变送器

MC20AS超小型压力变送器

  • 价格:¥300(含16%增值税)
  • Product description:
  • 在线订购
MC20AS超小巧型压力变送器采用高性能的感压芯片,配合先进的电路处理和温度补偿技术,将压力变化转化为线性的电流或电压信号。MC20AS是在MC20A小巧型压力变送器的基础上改进而成,它的体积更小,更易于在有限的空间内安装。采用不锈钢一体化结构,外壳隔离防腐,适于测量与接触部分材质相兼容的气体和液体等介质,它可以用来测量表压、负压和绝压。


应用场合:

本产品广泛应用于车辆、发动机、机械成套设备的配套安装,同时也典型应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域,实现对液体、气体、蒸气压力的测量。


产品特点:

体积超小,总长只有50-70cm;

具有反向极性和限流保护;

激光调阻温度补偿;可程控调节;

抗振动、抗冲击、防射频电磁干扰;

过载及抗干扰能力强,经济实用稳定。

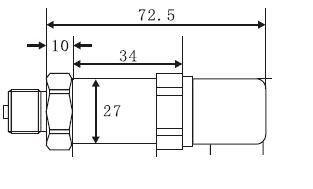

外形结构尺寸示意图:


性能参数:
测量介质
气体、液体、油等与接触部分材质相兼容的介质
测量形式及范围
表压(G)---最大(0~60)MPa, 最小(0~0.5)KPa
绝压(A)---最大(0~60)MPa, 最小 (0~5)KPa
负压(B)---(-100KPa~60)MPa, 最小(-0.2~0.2 )KPa
精度等级
0.1、0.25、 0.5
过载能力
量程的2-5倍
长期稳定性
小于0.25%FS/年,小于0.5%FS/年
供电电源
15~36 VDC(标定电压24VDC)
输出信号
(4~20)mA(二/三/四线制)、(0~10/20)mA
(0~5)V、(1~5)V、(0~10)V
工作温度
-40~80℃ 补偿温度:-20~70 ℃
加装散热器(选购件)
可到300℃
过程连接
M20×1.5外螺纹或用户注明
防护等级
IP65
产品选型:
MC20AS口口E口A口C口R口超小巧型压力变送器
MC20AS
超小巧型压力变送器
测量形式及量程 (注明量程范围)
G、表压   A、绝对压力(0~60MPa)   B、密封压力   P、平膜型
膜片材料
K、扩散硅(默认)   T、陶瓷压阻   P、陶瓷电容
E口
输出信号
1、(0~5)VDC   2、二线制(4~20)mA(默认)   3、(0~10)mA   4、其它注明
A口
精度
1、0.1   2、0.25   3、0.5
C口
过程连接方式
1、外螺纹M20×1.5(默认)   2、外螺纹G1/2   3、外螺纹NPT1/2   4、其它注明
R口
其综
1、电缆引出   2、赫斯曼接口   3、其它用户约定
