LWG-Y型涡轮流量计

LWG-Y型涡轮流量计

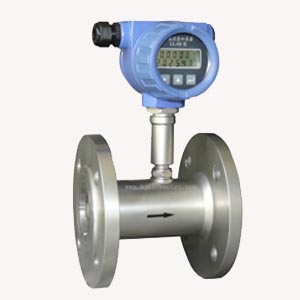

LWG-Y型涡轮流量计是本公司采用国外先进技术生产制造的,是最理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和较低粘度原油等流体的体积流量。

工作原理

传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场发生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流量(流速)成正比。

产品特点

LWG-Y型涡轮流量计具有G(高压)、Z(中压)、D(低压)三种系列,工作压力最高达到42Mpa。

采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在少量泥与污物的介质中工作。

传感器采用全不锈钢结构,(涡轮采用2Gr13)防腐蚀性能好。钐钻永磁合金作为信号检测器,输出信号强,磁稳定性好,可在0-120℃介质中正常工作。

容易维修,流量计有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单。

产品分类

(1)现场显示型:

累计流量:十位数字,小数点后面四位有效数字

瞬时流量:六位数字,可显示出每升的变化

显示精度:±1个显示单位

信号输出:脉冲输出:0-5000Hz,外供12-24VDC电源
电流输出:4-20mA 外供24VDC电源(两线制)

内置3V锂电池供电。当电压低于2.7V时出现久压指示

(2)脉冲输出型:

工作电压:12VDC或24VDC两种(客户订货前必须选定一种供电电源)

信号传输距离:小于300米

输出信号:方波信号

幅值:12VDC供电幅值大约为10V,24VDC供电幅值大约为20V。

安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。

接线:脉冲输出型放大器对外引线为三根:红线、白线和屏蔽线。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。

(3)4-20mA输出型:

工作电压:外供电24VDC(两线制)

输出信号:4-20mA或1-5V,4mA对应涡轮流量传感器零流量,20mA对应涡轮流量传感器最大流量,流量范围见涡轮流量传感器铭牌。

信号传输距离:小于3000米

安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。

接线:4-2mA输出型放大器对外引线为红线和白线,红线为24VDC电源,白线为电流输出线。

(4)分体远传显示型:

工作电压:外电源供电220VAC或240VAC电源(可选)

信号传输距离:小于200米

显示仪瞬时四位:累计总量九位显示

显示仪尺寸:横式:160mm×80mm

竖式:80mm×160mm

显示仪带4-20mA输出并能与计算机连接

主要技术参数

测量介质:液体

重复性:0.2%

介质温度:0℃~120℃

公称压力:1.6~42MPa

传感器精度:±0.5%;±1.0%

环境温度:-20℃~50℃

相对湿度:5%~95%

防护等级:IP67(IP68可定做)

型号
通径 (mm)
流量范围 (m3/h)
G型号工作压力
(MPa)
Z型号工作压力
(MPa)
D型号工作压力
(MPa)
LWG-Y-4
4
0.04~0.25
4.0、6.3
1.6、2.5
LWG-Y-6
6
0.1~0.6
4.0、6.3
1.6、2.5
LWG-Y-10
10
0.2~1.2
10-32
4.0、6.3
1.6、2.5
LWG-Y-15
15
0.6~6
10-32
4.0、6.3
1.6、2.5
LWG-Y-20
20
0.8~8
10-32
4.0、6.3
1.6、2.5
LWG-Y-25
25
1~10
10-42
4.0、6.3
1.6、2.5
LWG-Y-32
32
1.5~15
10-42
4.0、6.3
1.6、2.5
LWG-Y-40
40
2~20
10-42
4.0、6.3
1.6、2.5
LWG-Y-50
50
4~40
10-42
4.0、6.3
1.6、2.5
LWG-Y-65
65
7~70
10-42
4.0、6.3
1.6、2.5
LWG-Y-80
80
10~100
10-42
4.0、6.3
1.6、2.5
LWG-Y-100
100
20~200
10-32
4.0、6.3
1.6、2.5
LWG-Y-125
125
30~300
10-25
4.0、6.3
1.6、2.5
LWG-Y-150
150
30~300
10-25
4.0、6.3
1.6、2.5
LWG-Y-200
200
80~800
4.0、6.3
1.6、2.5
LWG-Y-250
250
120~1200
4.0、6.3
1.6、2.5
LWG-Y-300
300
250~2500
4.0、6.3
1.6、2.5
