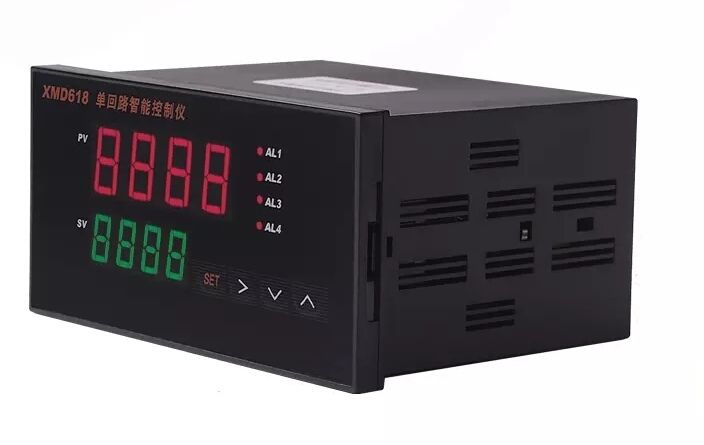

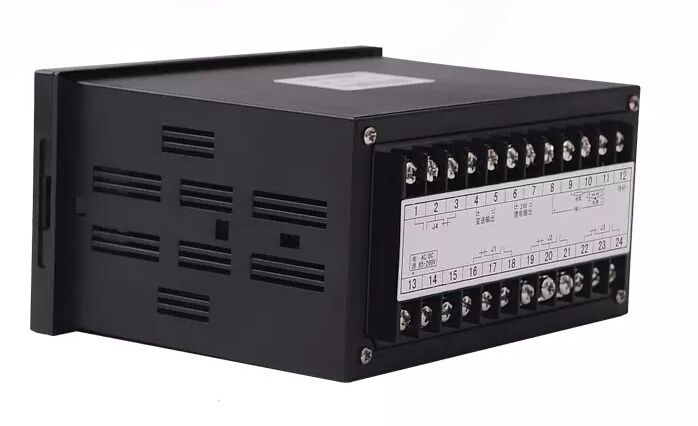

  • XMD6100智能显示控制变送(通讯)仪
  • XMD6100智能显示控制变送(通讯)仪
  • XMD6100智能显示控制变送(通讯)仪
XMD6100智能显示控制变送(通讯)仪XMD6100智能显示控制变送(通讯)仪XMD6100智能显示控制变送(通讯)仪

XMD6100智能显示控制变送(通讯)仪

  • 价格:¥240(含16%增值税)
  • Product description:
  • 在线订购

一、特

19种信号兼容输入,量程、小数点任意设定

上限、上上限、下限、下下限4个继电器报警输出

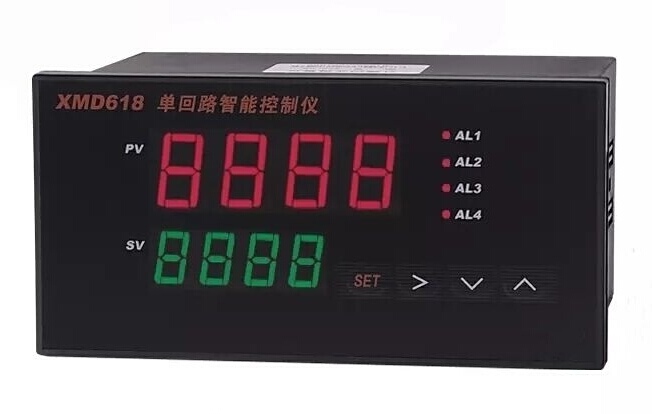

PV窗口显示测量值,SV窗口显示报警值

特别适合多点、多段不同输出的自动控制系统

输出接口采用模块化设计,功能配置方便灵活

二、技术参数

工作电源:AC/DC85~260V (其它电压可定制)

功耗:小于5W

输入信号:(共19种):热 电 偶:T、R、J、WRe3-25、B、S 、K、 E;热 电 阻:Pt100、Cu50;标准信号:0~375Ω、0~75mV、0~30mV、0~5V、1~5V、0~10V、0~10mA、0~20mA、4~20mA

显示范围:-1999~9999

冷端补偿:0~50℃

基本误差:0.2%FS±1个字

馈电输出:DC24V/30mA

触点容量:AC250V/3A;DC24V/5A

变送输出信号:0~20mA、4~20mA、0-5V、0-10V等

变送负载能力:不小于500Ω

使用环境:0~50℃;≤85%RH

通讯输出:接口方式为光电隔离主从异步串行   RS-485通讯接口,波特率1200~9600bps

三、选型表:

XMD61X(B)-RS485:

外形尺寸(mm)
型号
外形尺寸
开孔尺寸
XMD612
48*48*108(方)
44*44
XMD613
48*96*112(竖)
44*92
XMD614
96*48*112(横)
92*44
XMD615
72*72*112(方)
67*67
XMD616
96*96*112(方)
92*92
XMD617
80*160*80(竖)
76*152
XMD618
160*80*80(横)
152*76


变送输出
缺省
无变送输出
B
有变送输出(客户指定)


通讯输出
缺省
无通讯输出
RS485
有RS485通讯输出
