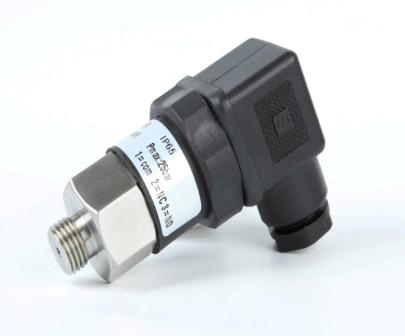

MC2010经济型压力开关是一种结构小巧、使用灵活方便的压力开关。它内置活塞与精密弹簧相连，当压力变化时，弹簧伸缩量发生相应变化。当压力达到设定值时，产品会触发预设的机械结构并发出开关信号。MC2010-S型压力开关的输出形式为常开常闭的单刀双掷触点。MC2010-D压力开关是一种结构小巧、使用灵活方便的单刀单掷的压力开关。
特点
结构紧凑
DIN标准插头部，接线方便
测量范围广（0-40MPa内任意选定）
高重复性
常开常闭的单刀双掷触点
接点镀金，触点容量大
可用于水、油、气压的压力控制
技术参数
迟滞：10-20%预设（25-35%，1-5%可选）
误差：3%设定值
输出：常开+常闭、接点镀金
≤DC42V，1A
≤AC250V，0.5A
介质温度：-30~110℃（-40~200℃可选）
防护等级：IP65
接线：端子接线
材料：膜片NBR，钢制活塞带有NBR密封
工作寿命：100万次
过程连接：不锈钢或镀锌钢
最大耐压：膜片型30MPa，活塞型60MPa
MC2010-S选型
|
接品材质
|
型号
|
最大允许压力（bar）
|
损坏压力
（bar）
|
设定范围
（bar）
|
误差
（bar）
|
固定迟滞（bar）
|
重量
（kg）
|
|
铜
|
MC2010-02.5M
|
25
|
55
|
0.2-2.5
|
3%设定值
|
10-20%预设（25-35%，1-5%可选）
|
0.1
|
|
MC2010-005M
|
25
|
55
|
0.8-5.0
|
||||
|
MC2010-012M
|
25
|
55
|
1-12
|
||||
|
钢
|
MC2010-050S
|
200
|
900
|
5-50
|
|||
|
MC2010-100S
|
300
|
900
|
10-100
|
||||
|
MC2010-200S
|
300
|
900
|
20-200
|
||||
|
MC2010-400S
|
500
|
1230
|
50-400
|
MC2010-D选型
|
型号
|
|
|
|
MC2010-D-
|
03
|
0.03-0.3MPa
|
|
04
|
0.1-0.4MPa
|
|
|
05
|
0.06-0.6MPa
|
|
|
06
|
0.5-1.5MPa
|
|
|
07
|
0.1-1.3MPa
|
|
|
08
|
1.6-4MPa
|
|
|
09
|
0.4-2.8MPa
|
|
|
10
|
4.1-7MPa
|
|
|
11
|
0.6-6MPa
|
|
|
12
|
7.1-10MPa
|
|
|
13
|
5-15MPa
|
|
|
|
CS/SS
|
镀锌钢/不锈钢
|
|
|
C（XX）
|
螺纹形式（常用为外螺纹M20*1.5,G1/4,M14*1.5等，可根据客户要求定制）
|
|
|
O/C
|
常开型/常闭型
|
|
|
A/B/C
|

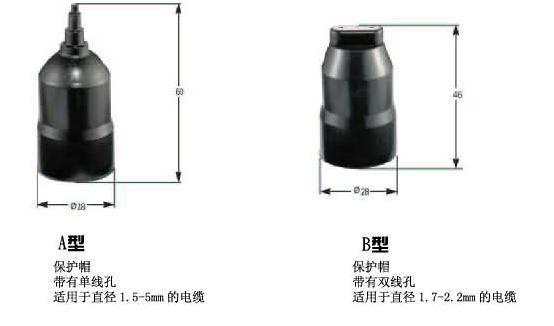

电气出线形式（见下图）
|
