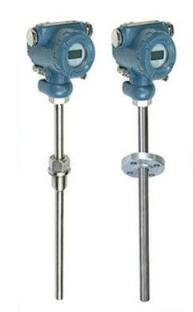

MCT80X显示变送一体化温度变送器具有普通MCT一体化温度变送器的基本功能,它将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,除输出与温度成线性的4-20mA信号之外,同时具有现场指示或显示功能。
MCT80X显示变送一体化温度变送器具有坚固美观的外壳,双层结构,3位半LCD或LED显示,也可选0-100%指针指示,内部电路采用大规模集成电路、信号稳定,显示清晰,对现场校表、巡表十分方便。本仪表分普通型、隔爆型两种。
特点
信号准确、可远传(最大1000米)
精度高、抗干扰、长期稳定性好、免维护
变送器可以现场显示测量
量程:-200℃~1200℃;常规精度:± 0.25%
工作原理
温度传感器受温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,送出与量程相对应的4-20mA电流信号。
技术指标
项目 |
技术指标 |
热电阻测温范围 |
-200~450℃;-50~150℃ |
热电偶测温范围 |
0℃-1200℃;0℃-800℃; |
测量精度 |
<热电阻> ± 0.25%; ± 0.5%; <热电偶> ± 0.75% |
输出信号 |
4-20mA |
温 漂 |
± 0.025%/℃ |
时 漂 |
每年小于± 0.5% |
环境温度 |
-10~85℃ |
供电电压 |
24V DC ± 10% |
负载能力 |
0-500 Ω |
显示范围 |
-1999~1999 |
防护等级 |
IP65 |
隔爆等级 |
dII BT6 |
保护管材质 |
1Cr18Ni9Ti或陶瓷或钢玉管 |
使用与校准
DC24V电源通过屏蔽电缆给变送器供电,“V+”接24VDC的正极,“V-”接负极,这两根线同时输出4-20mA标准信号,用来串接负载。“Z”为零点调整电位器,“S”为满度调整电位器。所有电位器在出厂以前按用户要求已经校好。使用中,因线阻、环境温度等因素影响而产生误差时,只需微调零点电位器“Z”即可校正。
外形尺寸图
使用注意事项
温度变送器的供电电源不得有尖峰,变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。数显型变送器请勿随意开盖,以免受潮。外壳应牢固接地,电源及信号输出应采用屏蔽电缆传输,压线螺母应旋紧以保证气密性。在安装时一定要用扳手或其它工具拧紧螺母,切勿用手直接拧动表头,以防将内部线路拧断。如要调整显示方向,先将两侧“表头固定螺钉”旋松,轻轻转动到合适位置(不要超过270℃)然后再将螺钉上紧。
产品选型
MCT80X-口-( ℃)-口-口-口--(L×I)-口-口显示变送一体化温度变送器
|
|||||||||
|
代码
|
输入类型
|
|||||||
P
|
Pt100热电阻
|
||||||||
C
|
Cu50热电阻
|
||||||||
K
|
K分度热电偶
|
||||||||
E
|
E分度热电偶
|
||||||||
S
|
S分度热电偶
|
||||||||
M
|
用户指定
|
||||||||
|
代码
|
测量范围
|
|||||||
(℃)
|
用户指明
|
||||||||
|
代码
|
安装方式
|
|||||||
C1
|
M27×2
|
||||||||
C2
|
M16×1.5
|
||||||||
C3
|
可动法兰
|
||||||||
C4
|
固定法兰
|
||||||||
C5
|
其它(用户指定)
|
||||||||
|
代码
|
保护管材质
|
|||||||
G1
|
1Cr18Ni9Ti
|
||||||||
G2
|
304不锈钢
|
||||||||
G3
|
316不锈钢
|
||||||||
G4
|
陶瓷
|
||||||||
G5
|
钢玉管
|
||||||||
|
代码
|
保护管直径
|
|||||||
D1
|
Φ12
|
||||||||
D2
|
Φ16
|
||||||||
D3
|
用户指定
|
||||||||
|
代码
|
插深
|
|||||||
L×I
|
L×I= mm(用户指定,L代表总长,I代表插深)
|
||||||||
|
代码
|
显示表
|
|||||||
X1
|
LCD
|
||||||||
X2
|
LED
|
||||||||
X3
|
0-100%指针
|
||||||||
|
代码
|
选项
|
|||||||
N
|
普通型
|
||||||||
D
|
隔爆型
|
