一、特点

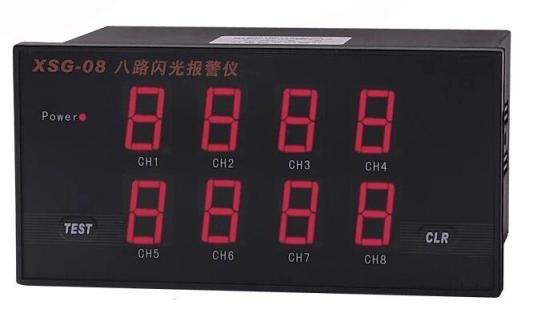

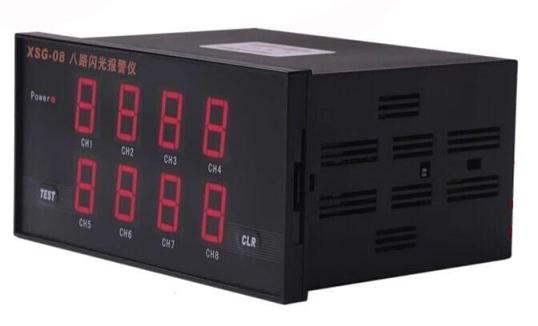

8点输入，1点继电器输出，8个高亮度数码管分别对应显示1～8路状态
输入信号兼容开关量和电平信号
通过仪表内部拨码开关设置常开(高电平)或常闭(低电平)输入
可在不同的回路间输入不同类型的信号
声、光报警，一路继电器常开、常闭输出

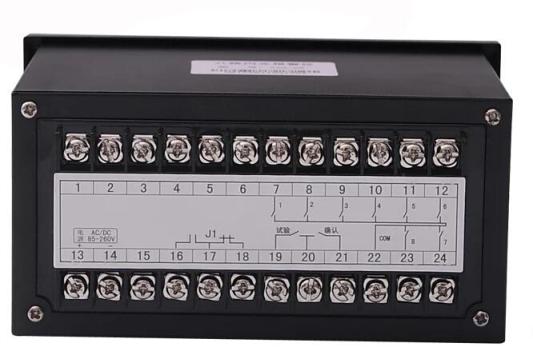

通过TEST键或短接相应的端子，进行回路测试
通过CLR键或短接相应的端子，解除报警输出
开关电源供电，适应范围广
二、技术参数
供电电源: AC/DC85～260V
触点容量: AC250V/3A；DC24V/5A
输入信号: 开关量、电平信号两种输入信号兼容
电平信号: 报警电平：-1V～+7V；非报警电平: +8V～+12V
外形尺寸: 160×80×124mm
开孔尺寸: 152×76mm
使用环境: 0～50℃ ；<85%RH
三、 选型表
|
内
容
|
代码说明
|
||||||
|
XSG-8
|
8点输入，1点继电器输出，测试、消音控制输入，0.8″红色数码显示
|
||||||
|
外形尺寸
|
A－
|
横式160(W)×80(H)×125(L)
|
|||||
|
输入信号
|
1
|
无电压开关接点
|
|||||
|
2
|
4~12V电压
|
||||||
|
外供电源
|
B0
|
无外供电源，可省略
|
|||||
|
B1
|
外供24VDC
|
||||||
|
B2
|
外供12VDC
|
||||||
|
通讯接口
|
S0
|
无通讯接口，可省略
|
|||||
|
S1
|
RS232接口
|
||||||
|
S2
|
RS485接口
|
||||||
|
仪表电源
|
V0
|
AC220V,可省略
|
|||||
|
V1
|
DC24V
|
||||||
|
V2
|
其它
|
||||||
|
扩展功能
|
A
|
语音报警，每点6秒，共48秒，内置MIC，录音指示灯，放音外接8Ω/0.5W扬声器，需配扬声器或音箱在订货时注明，另议价
|
|||||
