  • SN-70KX射频电容(导纳)物位开关

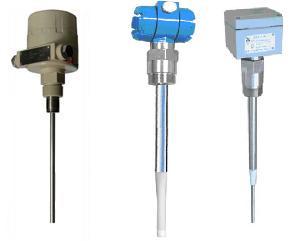

SN-70KX射频电容(导纳)物位开关

SN-70KX射频电容(导纳)物位开关

  • 价格:¥880(含16%增值税)
  • Product description:
  • 在线订购

射频电容(导纳)物位开关是一种高度智能化的物位测量产品,广泛适用于石油、化工、电力、冶金、机械、食品、制药、饲料等到行业。本产品采用国际上先进的射频电容测量及微控制器技术,可以检测固体颗粒、粉料和液体(包括导电介质和非导电介质),尤其是可测量强腐蚀性介质。该产品的测量温度可达180℃,耐压可达4MPa。该产品操作简单,只需按设定按键就可以设定上限或下限;控制方式灵活,用户可自行选择常开或常闭触点。它能克服探头上粘附层及物料喷溅对测量的影响,在这些场合,电容开关均不会产生误动作。该产品采用聚四氟乙烯保护探极,检测部位无可动器件,抗冲击,耐高温、高压,耐腐蚀,不易粘附。我公司最新推出带电容值显示的电容开关,用户可选用按键设定报警点,并直接观察到电容值大小。

除尘设备:料位检测面 粉 厂:检测面粉、麦粒料位

饲料厂:检测豆粕料位

发电厂:检测粉煤灰料位

玻璃厂:检测石英砂及碎玻璃料位

建筑机械:检测水泥仓料位

铸造机械:检测沙粒料位

液力机械:检测润滑油液位

化工厂:检测涤纶、氨纶、酸、碱等化工物料的液位

环保:检测污水液位

锅炉厂:检测汽包水位、及其他压力容器液位

结构原理

射频电容物位开关由传感器单元和电子单元组成。物料的高度反映为探极与容器壁间电容的变化,当物料到达开关工作点时,电子单元作出反应,驱动继电器动作,输出开关信号。

主要技术参数:

环境温度:-30~70℃

环境湿度:≤95%RH

防护等级:IP65

电 源:220V.AC±10%或24V.DC±15%

继电器触点容量:250V.AC/3A或24V.DC/5A

相对介电常数:ε≥1.6

延迟时间:0、2、4、8、16、32秒

功耗:≤1W

电气接口:M20×1.5

探极长度:350mm或由用户指定

过程温度:普通-20~80℃;高温-25~180℃

过程压力:-0.1~4.0MPa

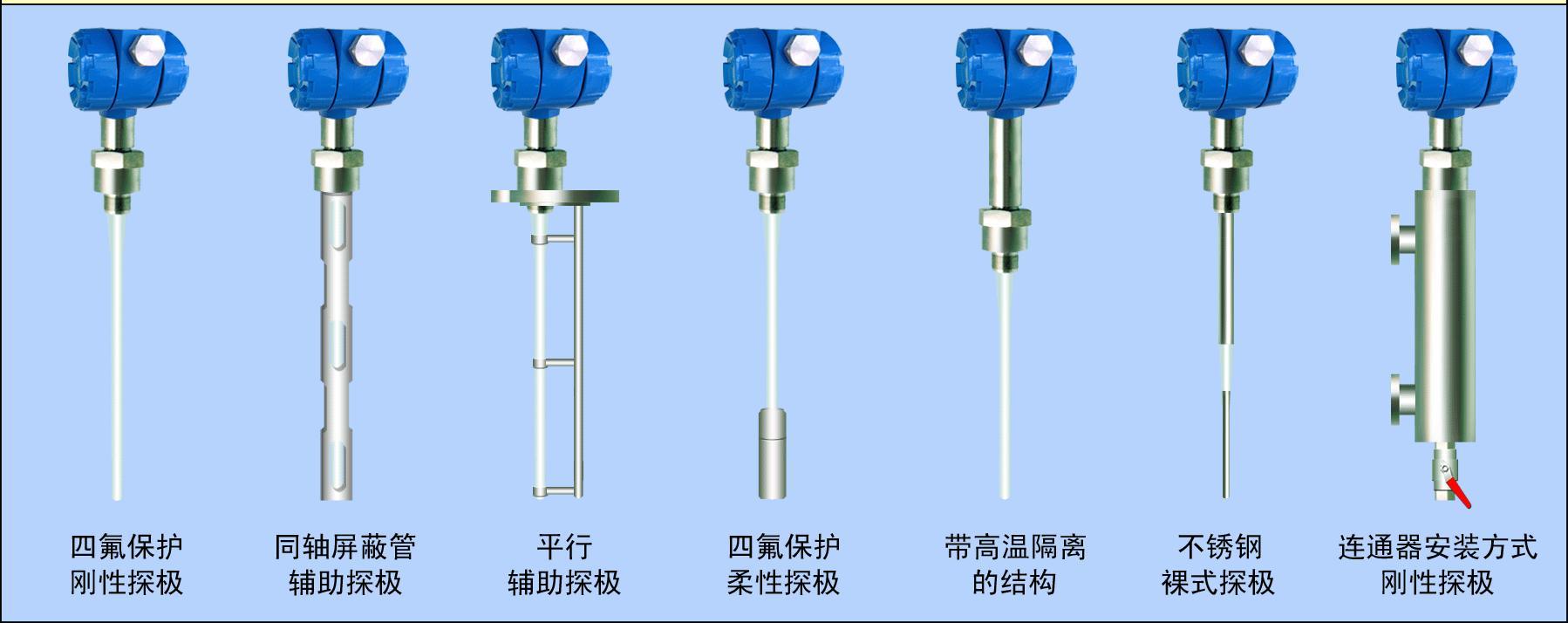

探极类型

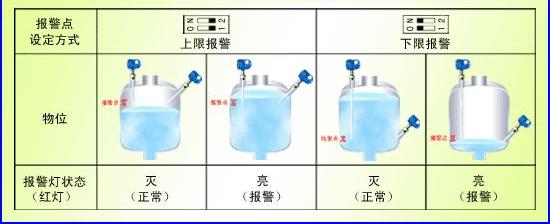

报警方式及功能

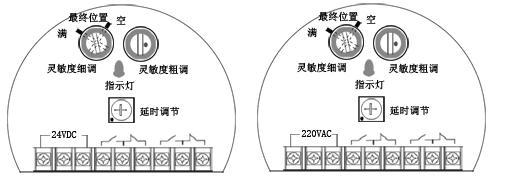

端子接线图


产品选型表

SN-70K-口- I口-T口-P口-C口-R口射频电容物位开关
开关数量
1、1点   2、2点   3、3点   4、4点
V口
信号输出
1、24V供电   2、220V供电
C口
安装方式
1、螺纹   2、其它用户指定
P口
耐压
1、常压   2、高压
C口
温度
1、 常温  2、高温
