MCT80S小巧型一体化温度变送器

  • 价格:¥260(含16%增值税)
  • Product description:
  • 在线订购

MCT80S系列小巧型一体化温度变送器是采用进口元件,用不锈钢材料封装的,它与电气线路形成一体,体积小巧,应用方便,它精度高,稳定性好,耐振,适应各种工业现场的需要,该产品主要应用于石油、化工、机电设备、制药、食品及小型试验装置等。MCT80S温度变送器的工作原理是:热电偶(阻)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

应用

通常和显示仪表,记录仪表,电子计算机等配套使用。输出4-20mA直接测量各种生产过程中的-200-1200℃范围内液体,蒸汽和气体介质及固体表面温度。

特点

二线制输出4-20mA,抗干扰能力强;

节省补偿导线及安装温度变送器费用;

测量范围大;

全部316不锈钢封装,坚固耐用;

赫斯曼电气连接,使用方便;

小型化设计,方便使用;

主要技术指标

输入信号:Pt100  Pt1000等热电阻及各种类型热电偶

测量范围:-200~1200℃

准确度:0.2  0.5%FS

输出信号:4~20mADC二线制

供电电源:12~36VDC

负载电阻:Rmax=50×(Us-7.5V)

稳定性:±0.1%FS/年

环境温度:-40~85℃

环境湿度:≤95%RH

承压能力:10MPa

外壳材料:1r18Ni9Ti

防护等级:IP65

重量:0.6Kg(Φ6 L=200mm)

信号传输条件:DIN赫斯曼插头

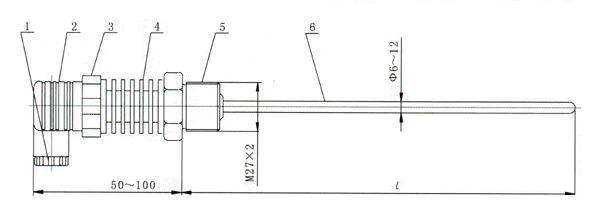

外形图

图例说明:

1、接线线缆引出孔;2、赫斯曼接头;3、连接件;4、不锈钢壳体或散热片;5、安装螺纹;6、保护管

注:赫斯曼接头内:“1”接24V电源+;“2”接4-20mA信号输出;“3”和“4”为空

选型

MCT80S-口-( ℃)-口-口-口--(L×I)小巧型温度变送器
MCT80S
小巧型温度变送器
代码
输入类型
P
Pt100热电阻
C
Cu50热电阻
K
K分度热电偶
E
E分度热电偶
S
S分度热电偶
M
用户指定
代码
测量范围
(℃)
用户指明
代码
安装方式
C1
M27×2
C2
M16×1.5
C5
其它(用户指定)
代码
保护管材质
G1
1Cr18Ni9Ti
G2
304不锈钢
G3
316不锈钢
G4
陶瓷
G5
钢玉管
代码
保护管直径
D1
Φ12
D2
Φ16
D3
用户指定
代码
插深
L×I
L×I=   mm(用户指定,L代表总长,I代表插深)
