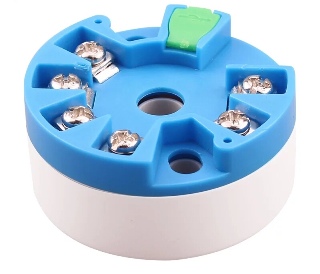

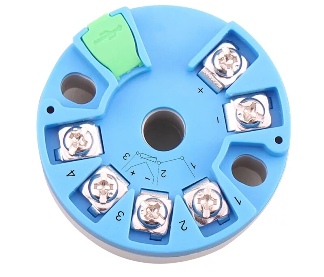

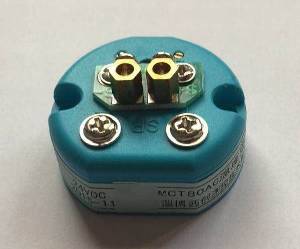

MCT80AR高精度温度变送器模块

  • 价格:¥45(含16%增值税)
  • Product description:
  • 在线订购

MCT80AR高精度温度变送器模块是一种低成本两线温度变送器,它可以接收各类热电阻以及热电偶输入,可直接安装在传感器的接线盒内,将温度传感器的电阻或毫伏信号转换成标准4-20mA,或0-10mA、1-5V等信号,再远传给其它二次表配套使用。它具有信号准确,可远传(最大500米),精度好,抗干扰,稳定性好,免维护等特点。

特点

体积小巧,可安装在热电阻和热电偶接线盒内,也可单独使用

性能稳定可靠

精度高

零点满度外部可调,能方便修正传感器误差

智能型模块可以通过电脑或手机APP进行输出分度号的选择和量程的无源标定。

技术指标

精度

热电阻±0.2%,热电偶0.5%

供电电源

24VC±10%

输出

4-20mA0-10mA0-5V

工作湿度

≤ 95% RH

工作温度

-20-70

温漂

± 0.05%/± 0.025%/± 0.01%/

热电偶冷补范围

0-60

负载电阻

三线制0-10mA0-1500Ω;二线制4-20mA0-600Ω

外形尺寸

Φ44×18mm 安装孔间距36mm

重量

50g

防护等级

IP65

测温范围:
类 别
材 质
分 度 号
测 量 范 围
镍铬-康铜
E
0-1000℃范围内任选
镍铬-镍硅
K
0-1300℃范围内任选
铂铑10-铂
S
0-1600℃范围内任选
铂铑30-铂铑6
B
0-1800℃范围内任选
铜-康铜
T
0-400℃范围内任选
铁-康铜
J
0-1200℃范围内任选
铜热电阻
Cu50
-50-+150℃范围内任选
铜热电阻
Cu100
-50-+15℃范围内任选
铂热电阻
Pt100
-200-+600℃范围内任选

接线与调校

24VDC电源通过屏蔽电缆给变送器供电,“V+”接 24VDC的正极,“V-”接负极。将变送器接到标准信号源上(电阻箱或毫伏计),在信号源给出零点和满度信号时反复调整零点及满度电位器,即可精确调整量程。“Z”为零点调整电位器,“S”为满度调整电位器(所有电位器在出厂以前都已校好)。智能型模块可以通过电脑或手机APP进行输出分度号的选择和量程的无源标定。

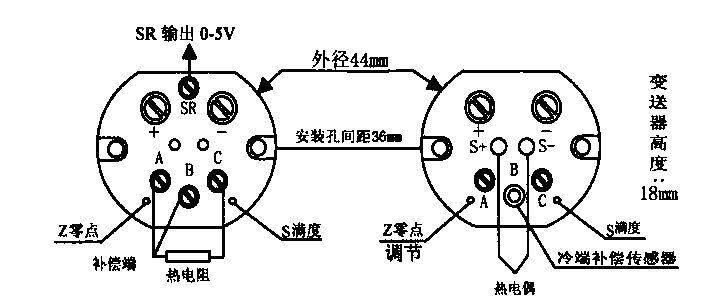

外形尺寸图


热电阻型模块选型表:

MCT80AR-口-( ℃)-口高精度温度变送器模块
MCT80AR
高精度温度变送器模块
代码
输入类型
P
Pt100热电阻
C
Cu50热电阻
K
其它注明
代码
测量范围
(℃)
用户指明
代码
输出信号
1
4-20mA
2
0-10mA
3
0-5V
4
1-5V










热电偶型模块选型表:

MCT80AC-口-( ℃)-口高精度温度变送器模块(热电偶)
MCT80AC
高精度温度变送器模块(热电偶)
代码
输入类型
K
K分度热电偶
E
E分度热电偶
S
S分度热电偶
M
mV(指定范围)
代码
测量范围
(℃)
用户指明
代码
输出信号
1
4-20mA
2
0-10mA
3
0-5V
4
1-5V
