MC20B经济型压力变送器采用进口不锈钢隔离膜片的高精度、高稳定性的芯片组装，产品经过精密的结构设计、合理的温度补偿，配以线性处理电路、V/I转换及对不锈钢壳体的全密封焊接工艺制造。输出信号4～20mA、0～10mA、0～5VDC等。产品可用于对气体、液体、蒸气压力的测量及具有腐蚀性介质的压力测量。根据需要，可配线性100%指针表头或数字显示表头。
应用场合：
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸气压力的测量。
产品特点：
具有反向极性和限流保护；激光调阻温度补偿；零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
性能参数：
|
测量介质
|
气体、液体、油等与316兼容的介质
|
|
测量形式及范围
|
表压（G）---最大(0～60)MPa, 最小(0～0.5)KPa
|
|
绝压（A）---最大(0～40)MPa, 最小 (0～5)KPa
|
|
负压（B）--- (-0.1～40)MPa, 最小(-0.2～0.2 )KPa
|
|
精度等级
|
0.1、 0.25、 0.5
|
|
过载能力
|
量程的2～5倍
|
|
长期稳定性
|
小于0.25%FS/年，小于0.5%FS/年
|
|
供电电源
|
15～36 VDC（标定电压24VDC）
|
|

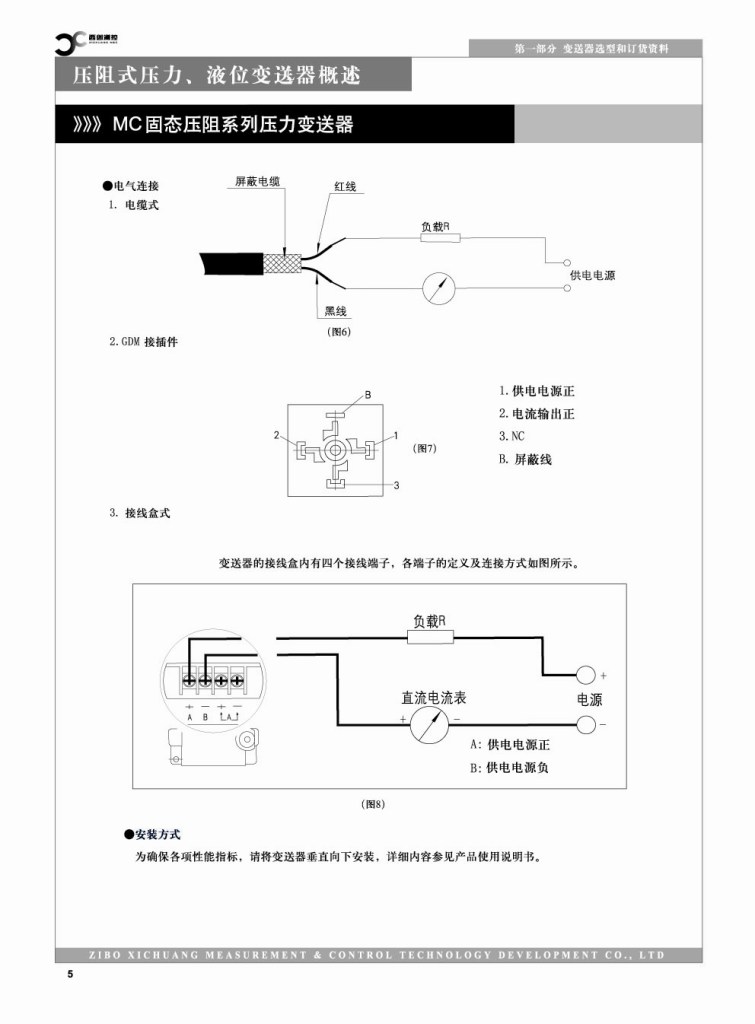

输出信
|
(4～20)mA（二/三/四线制）、（0～10/20）mA
（0～5）V、（1～5）V、（0～10）V
|
|
显示方式
|
指针表头或数字显示可选配
|
|
校准
|
通过调节精密电位器实现对零点、量程调节
工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
|
|
工作温度
|
-40～80℃ 补偿温度：-20～70 ℃
|
|

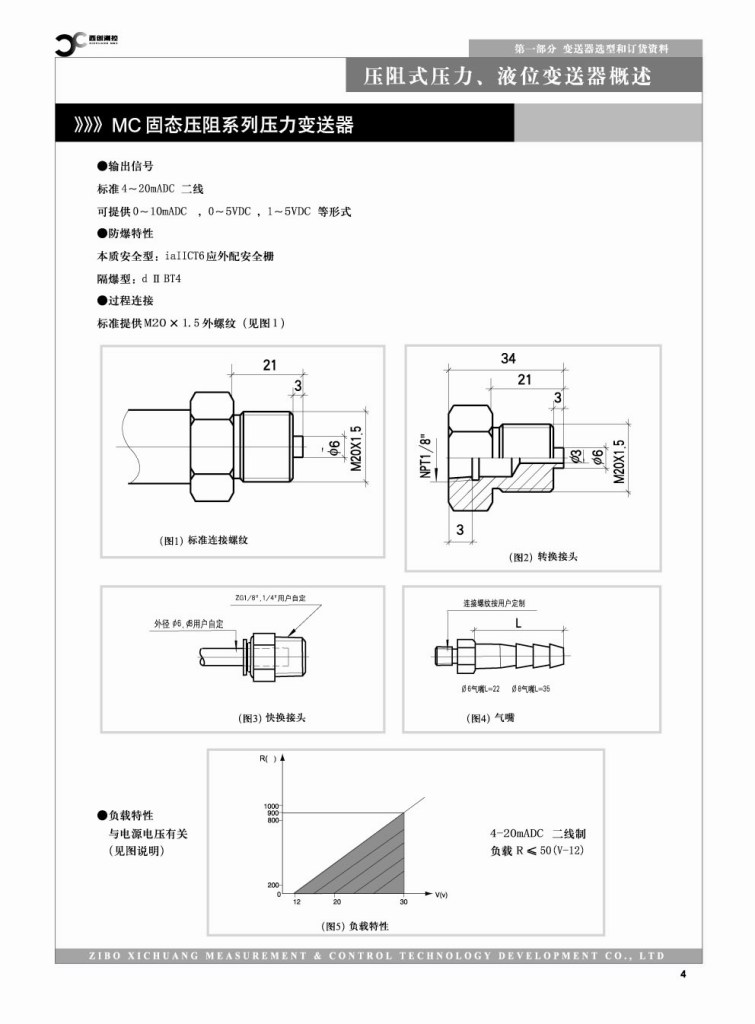

过程连接
|
M20×1.5外螺纹（Ф3内孔）或用户注明
|
|
隔离膜片材料
|
316 不锈钢
|
|
传感器接口材料
|
1Cr18Ni9Ti
|
|
外壳材料
|
合金铝
|
|
防护等级
|
IP65
|
|
产品选型：
|
MC20B口口E口A口C口D口F口经济型压力变送器
|
|
|
口
|
量程（注明压力量程范围）
|
|
|
G、表压 A、绝对压力 B、密封压力 C负压
|
|
口
|
膜片材料
|
|
|
K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容
|
|
E口
|
输出信号
|
|
|
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
|
|
A口
|
精度
|
|
|
1、0.1 2、0.25 3、0.5
|
|
C口
|
过程连接方式
|
|
|
1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2 5、法兰 6、其它注明
|
|
D口
|
显示方式
|
|
|
1、无显示 （默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
|
|
F口
|
防爆等级
|
|
|
1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
|
|

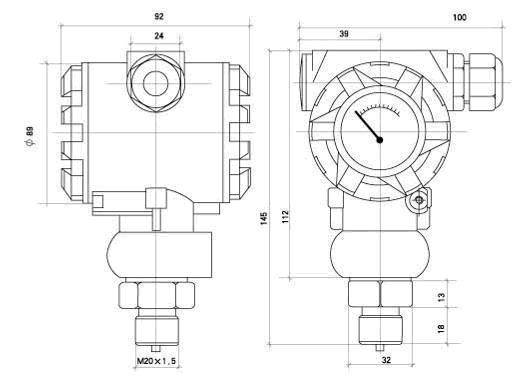

外形结构及尺寸示意图：
