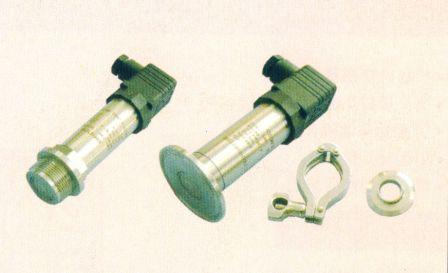

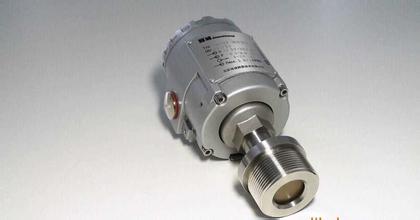

MC20W卫生型(齐平膜)压力变送器

MC20W卫生型(齐平膜)压力变送器是在MC20A和MC20B压力变送器原型基础上,加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。


典型应用:

食品、饮料、医药卫生、造纸等卫生工业领域


技术性能:

清洁平面型隔离膜片,符合国际3A卫生标

采用陶瓷电容压力传感器或扩散硅压力传感器

量程:0-4KPa~35MPa

电源:15-36VDC

温度漂移:0.02%FS/°C

精度:0.25%

外壳防护:IP65

电气连接:电缆式\霍斯曼接头\2088壳体\防水盒式可选

温度:电子线路板工作在 -40~85℃;敏感元件工作在 -40~104℃;储存温度 -40~85℃;带数字显示 -25~65℃(正常运行);-40~85℃(无损坏);

相对湿度:0~95%

稳定性:最大量程范围的±0.25%/6个月

振动影响:在任意轴向上,频率为200Hz,误差为最大量程范围的±0.05%/g

负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。

安装位置影响:最大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。


产品选型:

MC20W口口EACDFS口卫生型(齐平膜)压力变送器

量程(注明压力量程范围)

G、表压 A、绝对压力 B、密封压力 C负压

膜片材料 (常温型≤70,高温型≤130

K、扩散硅(默认) T、陶瓷压阻 P、陶瓷电容

E

输出信号

1(05)VDC  2、二线制(420)mA(默认)  3(010)mA  4、智能式420mADC二线制+现场总线HART协议 5、用户约定

A

精度

10.1    20.25    30.5

C

过程连接方式

1、外螺纹M20×1.5  2、外螺纹G1/2    3 M27×2(齐平膜标准接口)    4、卡箍连接(注明卡箍尺寸) 5、法兰 6、其它注明

D

显示方式

1、无显示 (默认) 20100%线性指示 3LCD数字显示(液晶)  4LCD数字0100%显示(液晶) 5LED数码管显示

F

防爆等级

1、标准型、不防爆(默认) 2、本安型(EXiaIICT4 3、隔爆型(EXdIIBT4

S

外形

1、电缆式; 2、霍斯曼接口 32088外形 4、防水盒
