压力开关

  • MC2020通用型压力开关(方壳外形,可调回差)
  • MC2020通用型压力开关(方壳外形,可调回差)
MC2020通用型压力开关(方壳外形,可调回差) MC2020通用型压力开关(方壳外形,可调回差)

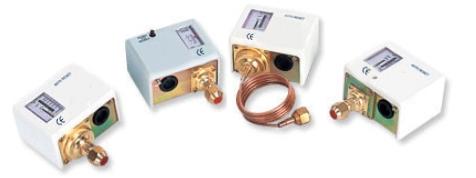

MC2020通用型压力开关(方壳外形,可调回差)

  • 价格:¥180(含16%增值税)
  • Product description:
  • 在线订购
MC2020通用型压力开关是一种结构精巧、使用灵活方便的压力开关。它内置波纹管和机械机构,当系统压力上升或下降时,相应的调解弹簧和波纹产生伸张或收缩位移,然后通过杠杆推动开关动作,切断或接通控制回路。

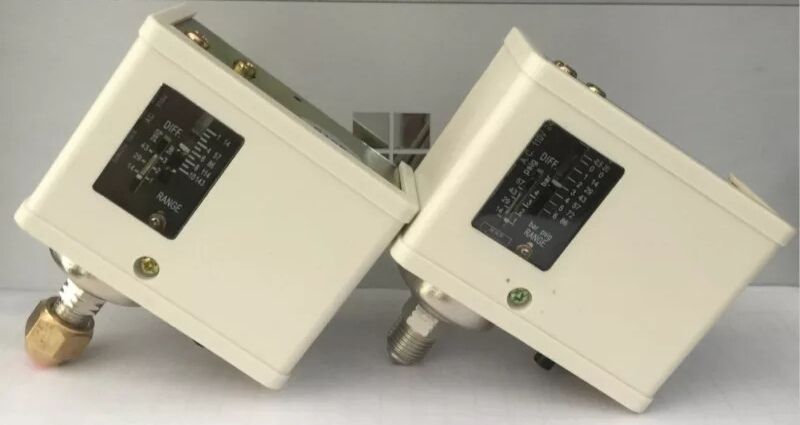

MC2020通用型压力开关具有精巧的窗口显示实际压力数值,并有调节旋钮可调整压力控制的回差数值,具有操作直观方便,结构紧凑等特点。
特点
结构紧凑
测量范围广
高重复性
迟滞(回差)可调
常开常闭触点
接点镀银,触点容量大
测量介质温度范围宽达-45-120℃
技术参数:
测量范围:详见下表
迟滞:详见下表
输出:常开+常闭、接点镀银
≤DC42V,3A
≤DC125V,8.5A
≤AC250V,4.5A
介质温度:-45~120℃
防护等级:IP33
接口螺纹:外螺纹1/4"SAE
接线:端子接线
材料:接液部分黄铜镀镍,外壳NBR
参数表


型号
压力范围(bar)
压差(bar)
出厂设定(bar)
最大承压(bar)
Min
Max
Min
Max
OFF
ON
MC2020-502
-0.7
2
0.2
1.0
1.5
1
16.5
MC2020-503
-0.7
3
0.2
1.5
2
1
16.5
MC2020-506
-0.7
6
0.6
4
3
2
16.5
MC2020-506M
-0.7
6
复位压差≤1
3
手动复位
16.5
MC2020-110
1
10
1
3
6
5
16.5
MC2020-516
5
16
1
4
10
8
35
MC2020-520
5
24
2
5
16
13
35
MC2020-530D
5
30
5
10
20
15
35
MC2020-530
8
30
固定3-5
20
15-17
35
MC2020-530M
8
30
复位压差≤4
20
手动复位
35
