  • MC20208双组型压力开关(两组压力,高低压控制)
  • MC20208双组型压力开关(两组压力,高低压控制)
MC20208双组型压力开关(两组压力,高低压控制)MC20208双组型压力开关(两组压力,高低压控制)

MC20208双组型压力开关(两组压力,高低压控制)

  • 价格:¥280(含16%增值税)
  • Product description:
  • 在线订购

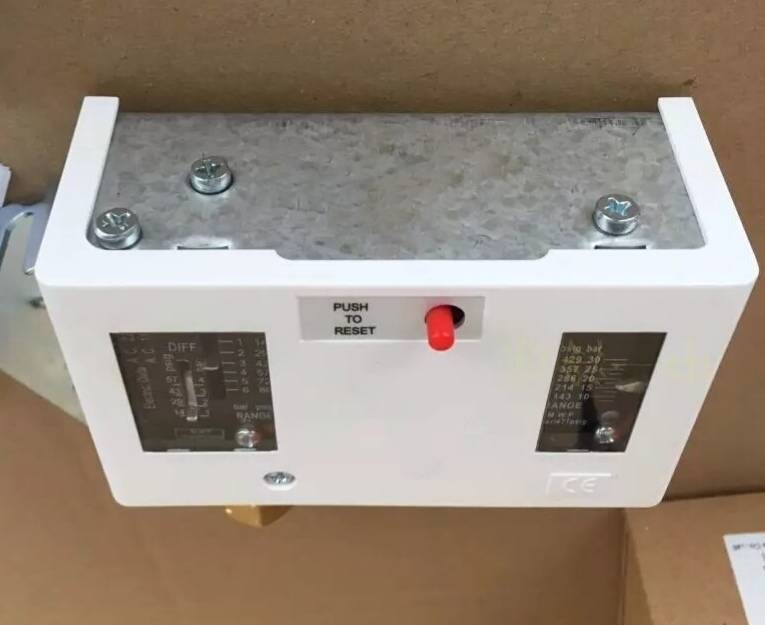

MC20208双组型压力开关是一种结构精巧、使用灵活方便的双组型压力开关。它可以对高低两组压力同时进行控制或报警。该产品内置波纹管和机械机构,当系统压力上升或下降时,相应的调解弹簧和波纹产生伸张或收缩位移,然后通过杠杆推动开关动作,切断或接通控制回路。

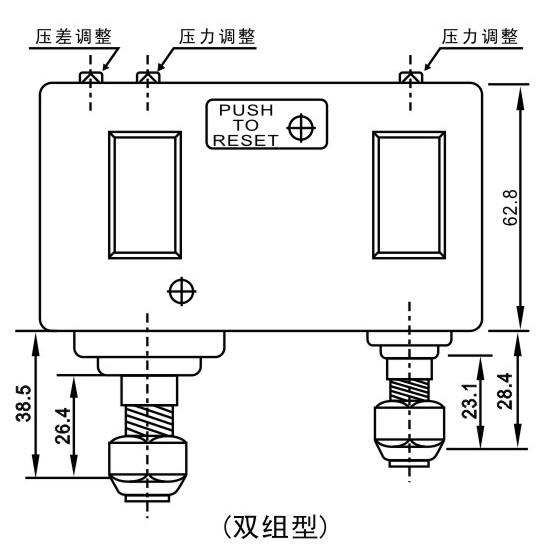

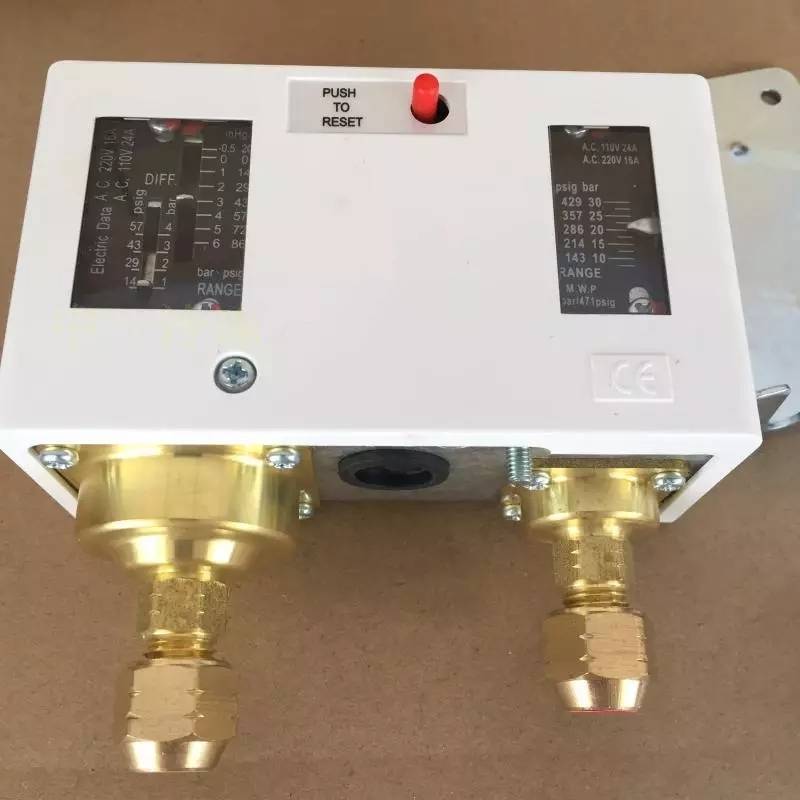

MC20208双组型压力开关具有两个窗口显示高低两组压力的实际压力数值,其中一组压力具有调节旋钮可调整压力控制的回差数值,具有操作直观方便,结构紧凑等特点。该产品常用于保护制冷或空调装置的制冷压缩机,使之免于吸气压力过低或排气压力过高。在制冷装置中,当压缩机排出压力超过设定值或吸入压力低于设定值时,压力控制器会自动切断电路,使压缩机停车而起到安全保护的作用。

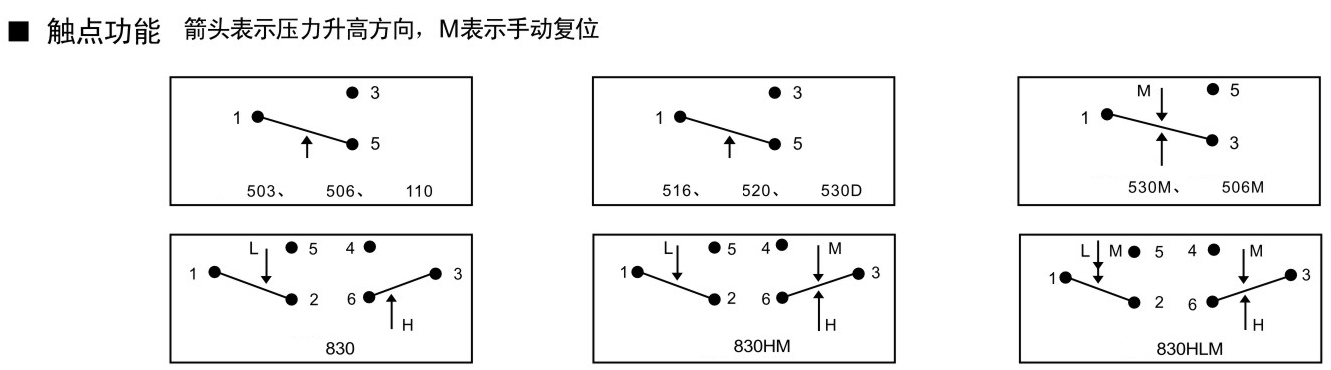

MC20208双组型压力开关配有单刀双掷(SPDT)切换开关,动作值可根据其设定值和接口处的压力确定。
技术参数:
环境温度:-40 ~ 65 ℃
介质温度:-40 ~ 120 ℃
最高试验压力:低压端:1.65 MPa;高压端:3.3MPa
电线连接:进线接口孔径为15mm
压力设定范围:


安装与使用:

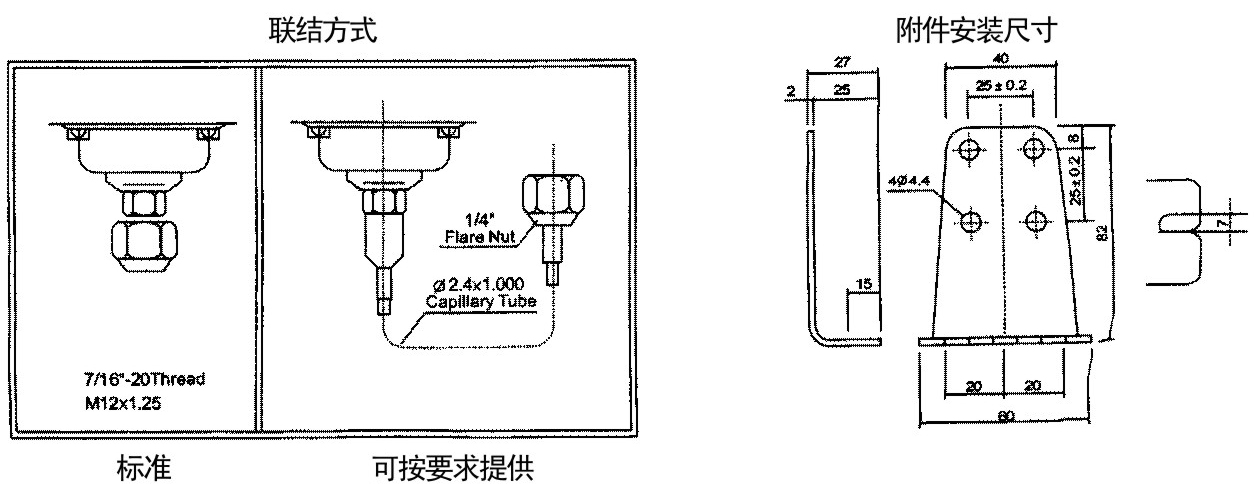

1、    产品的联结方式有二种:一种是用ф6*1的紫铜管(须为软态的),在管端扩90°角喇叭口,再甩产品的自用螺帽旋紧即可。一种是G1/4螺纹配焊接底坐连接引压管连接压力。
2、    产品的安装方式也有二种:一种是利用产品背面4个M4的按装螺孔进行安装。另一种安装方式是选用多用途的安装板附件。如下图所示。
3、    如果用引压力连接方式的,须防止引压管的急弯和扭转。
4、    如果产品用于氨为介质的制冷系统中,则须选用不锈钢波纹管的产品型号(型号后加A,订货时请注明)。
5、    在与产品连接之前,请确保所有的管路是清洁的。

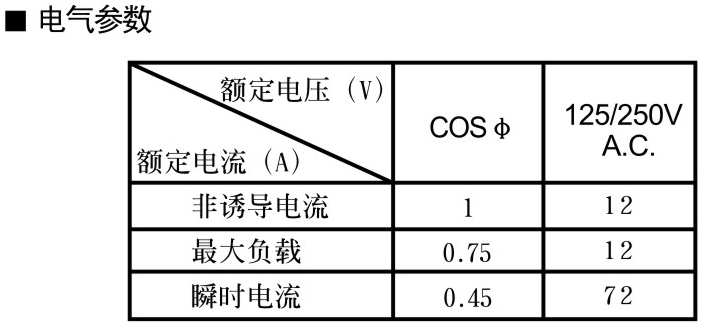

6、    请勿将产品安装在工作负荷超过其电器额定值的设备之中。
7、    过长的毛细管请盘成圈妥为固定,以防振动。
8、    当连接接管时,须用两把扳手反向同时将产品上的螺帽和接头六方处拧紧,以防损坏产品部件。
9、    当打开外盖准备接线时,须确保切断电源,以防触电和产品损坏。

10、  顺时针旋动压力调节螺丝,使压力调定值下降,反之则上升。顺时针旋动压差调节螺丝,使压力调定值上升,反之则下降。
