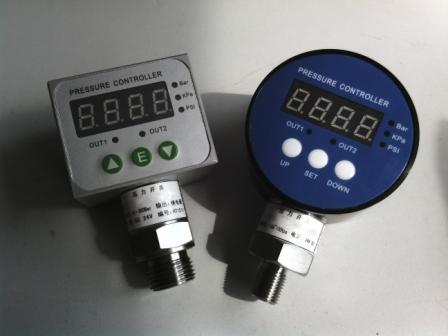

MC2081智能型压力开关(可选带变送输出)

MC2081智能型压力开关(可选带变送输出)

MC2081智能型压力开关通过高精度仪表放大器放大压力信号,通过高速MCU采集并处理数据,内置温度传感器进行温度补偿,是检测压力、液位信号,实现压力、液位监测和控制的高精度设备。广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。因为调节方便灵活,安装简单,可以替代大部分使用液位开关的场合。

特点

采用高精度AD和高速微处理器,全数字化设计;

4位数码管显示当前压力或液位值;压力或液位可以根据自己的需要设置;

三个单位可以根据客户需要选择:Bar,PSI,Kpa;

可以设置高低压力或液位报警点,并通过继电器或光耦输出给控制设备;

输出双路继电器(单刀双掷)开关量;

两路继电器/两路光耦/带4-20mA/0-10V 输出可以选择;

采用高精度压力传感器,比机械压力开关精度高,迟滞小,响应快,稳定可靠;

调节无死区,可以在整个量程范围内任意设定继电器动作压力点;

外部调节结构使用简便,使用更加灵活;

防护等级:IP65,可以用在环境恶劣的场合;

技术参数

量程范围:-0.1MPa~200MPa;

供电电压:12~35V DC(24V DC 校准电压)

输出继电器容量:220V AC  3A,24V DC 5A;

精度:优于0.5%FS

设置范围:全量程段可以设置监测点,防波动回差设置。

使用温度:-20℃~85℃;

防护等级:IP65

采样速率:10次/秒(可以根据客户需要定制要求的速度)。

接口螺纹:M20*1.5,G螺纹接口,NPT螺纹接口

操作说明
(1)字符说明:
SET已进入设置状态
S  AL进入报警设置 AL已进入报警设置
S  UN进入单位设置 UN已进入单位设置
PSI单位PSI BAR单位bar KP:单位KP
S  AL进入低位报警设置 S  AH进入高位报警设置
S  AD进入差度设置 S  SC量程设置 FULL满度校准
OOOO零点校准 S  FO进入基本参数设置 0-H过压
(2)进入设置:
按SET键两秒后松开按键,则进入设置状态:面板显示SET;
按UP键和DOWN键,面板循环显示S  AL、S  UN和SET,按SET键则会进入所选择的需要设置的参数:选择S  AL,面板显示    AL;选择S  UN,面板显示 UN;选择SET,退出设置状态。
资料设置选择:

1) S  AL:在该设置类别中,短按UP和DOWN键,面板循环显示AL 、S  ALd、S  ALL和S  ALH(选择AL将直接退出设置)

说明:短按SET键进入需要修改的设置。进入设置后,闪烁位为当前可以被选择修改位,短按UP键和DOWN键选择需要修改位;短按SET键进入当前位数值修改,短按UP键和DOWN键修改当前位数值,短按SET键确定当前位数值,仪表自动返回到S  AL设置的下一个资料;短按UP和DOWN键继续选择需要修改位,若修改完毕,短按两次SET键退出当前资料修改,资料将被保存,在设置过程中,随时可以长按SET键退出设置状态,原始资料不变。

2)S  UN:在该设置类别中,短按UP键和DOWN键,面板循环显示UN 、PSI、BAR和KP,短按SET键选择单位,仪表自动退出设置状态(选择UN将直接退出设置)。
量程及校准设置:
1)同时按住UP键和DOWN键约两秒,进入量程和校准设置:S  FO;
2)短按UP键和DOWN键,面板循环显示S  SC、FULL、OOOO和S  FO,短按SET键选择需要设置的参数。
量程设置同报警参数设置;进入零点和满度校准时,数码管会显示当前AD采集到的资料值,显示的资料为一个中间值时短按下UP键(DOWN键),此时显示的资料不再更新变化,该值即为将要保存的校准值。再短按下DOWN键(UP键)(若无这一步骤,资料不会被保存),最后短按SET键退出设置状态,参数被保存。

3)正常显示状态下,分别按下左(右)键不放,则显示高(低)位动作点设定值。

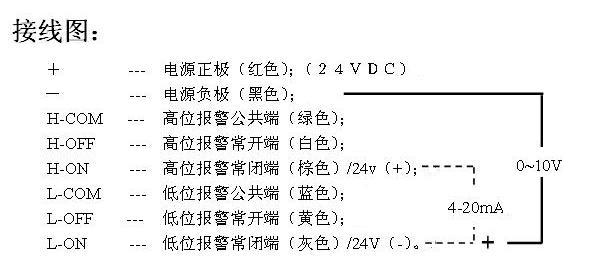

接线示意图

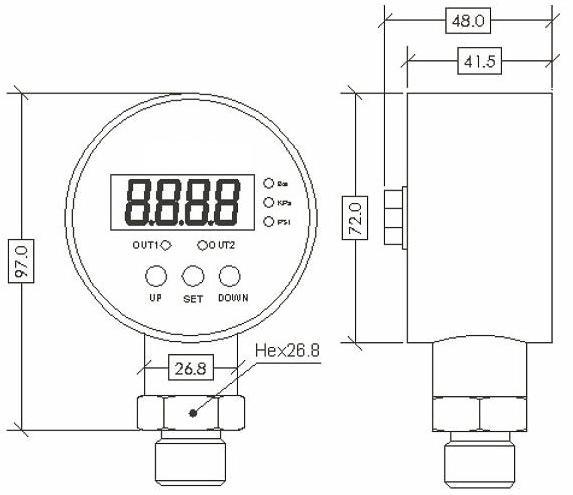

尺寸图
