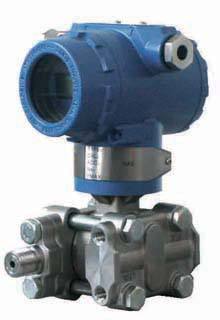

MC1151/3351GP压力变送器

MC1151/3351GP压力变送器

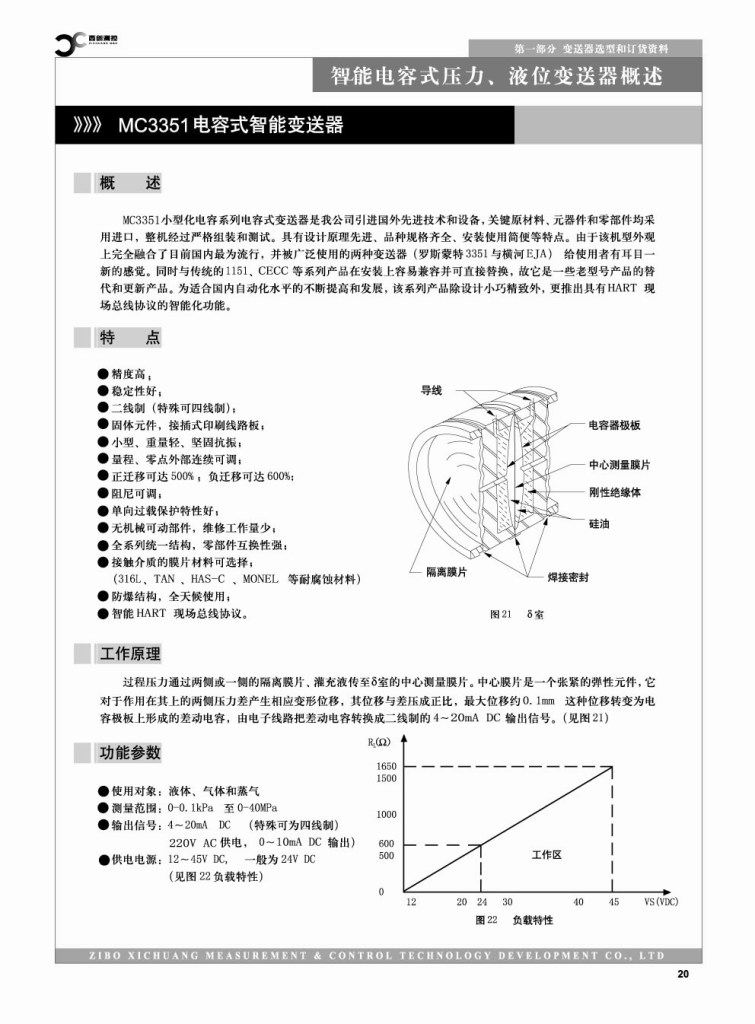

MC1151/3351GP压力变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。


产品特点：

超级的测量性能，用于压力、差压、液位、流量测量
精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S
量程、零点外部连续可调，量程比100：1
正迁移可达500%、负迁移可达600%
稳定性能好，稳定性：0.25% 60个月
耐过压
固体传感器设计
全系列统一结构、互换性强
接触介质的膜片材料可选
低压浇铸铝合金壳体
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现最佳测量
采用16位计算机的智能变送器

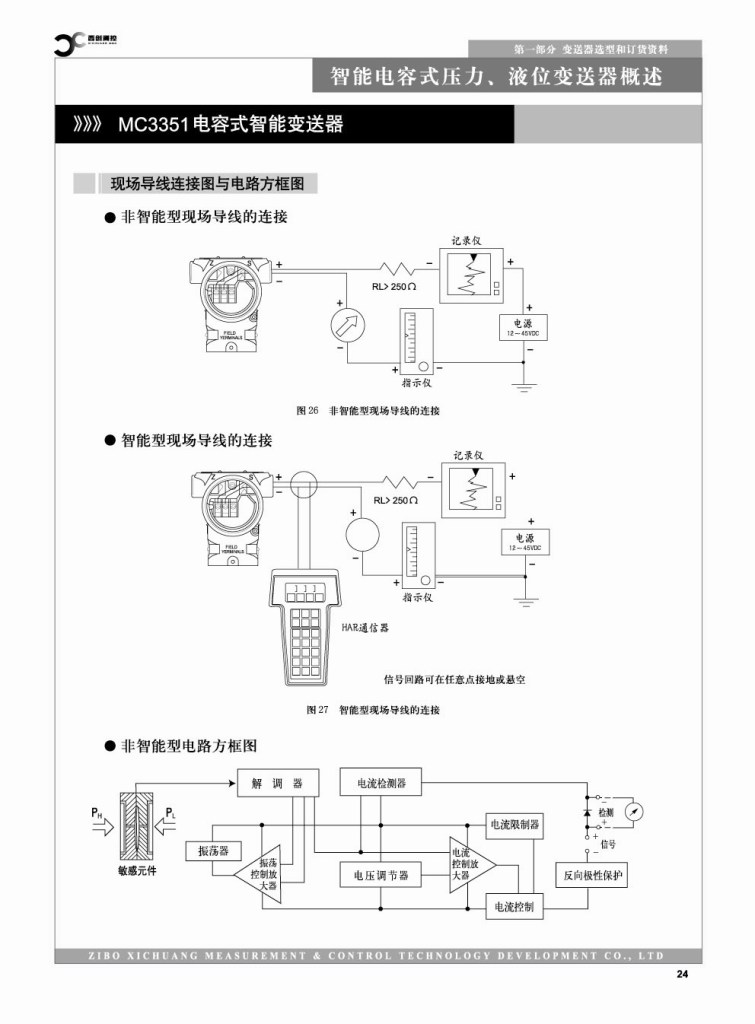

标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级

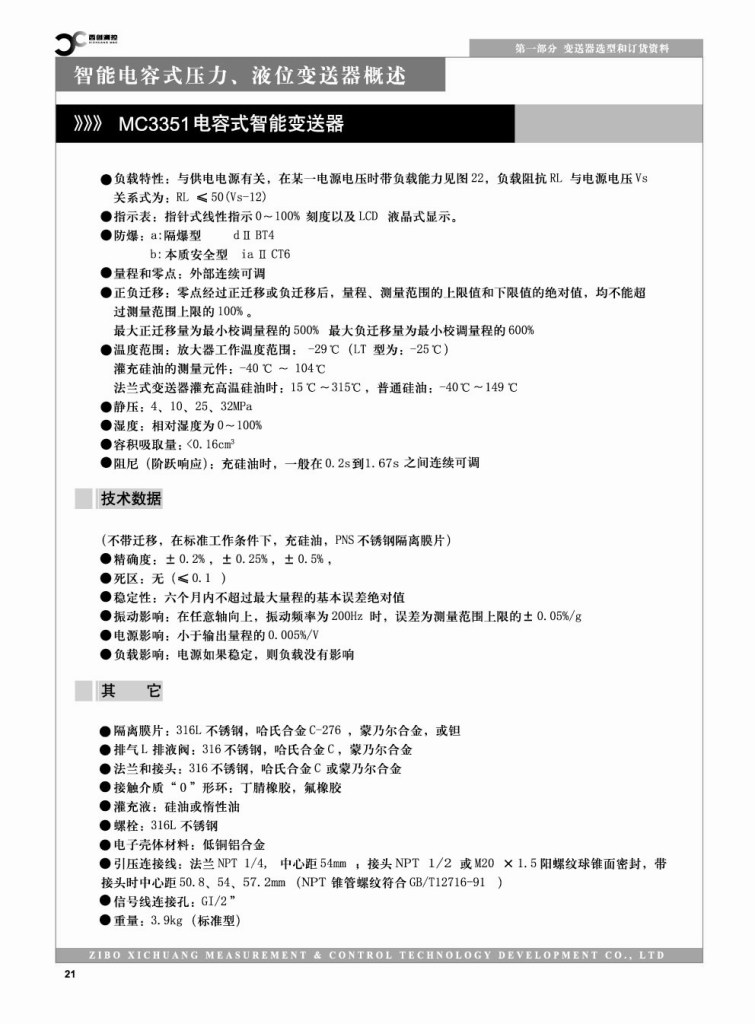

技术参数

使用对象 ：液体、气体;和蒸汽
供电电压 ： 12～36V DC，标准值24VDC；
输出信号 ： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)
环境温度 ： －25～70℃ （一般变送器）， －15～70℃ （带现场指示器）
测量温度 ：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃
储藏温度 ： －40～100℃；
相对温度 ：0-100%RH
防护等级 ：dⅡBT4 ,iaⅡCT5 ；
电源影响 ：小于输出范围的 ±0.005%/V；
l振动影响 ：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g（微差压为0.25%／g） ；
安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；
稳定性 ：六个月内不超过变送器的精度；
指示器 ：线性指示 0～100%；3-1/2位LCD 液晶显示
量程和零位 ：外部连续可调；
正负迁移 ：最大正迁移量为 500% ，最大负迁移量为 600%
材料 隔离膜片 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
排气/排液阀 ： 316L不锈钢，哈式合金-C， 蒙耐尔合金
法兰和接头 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金
"O" 型圈 ：氟橡胶
灌充液 ：硅油 惰性油
螺栓 ： 316L 不锈钢
电子壳体 ：低铜铝合金

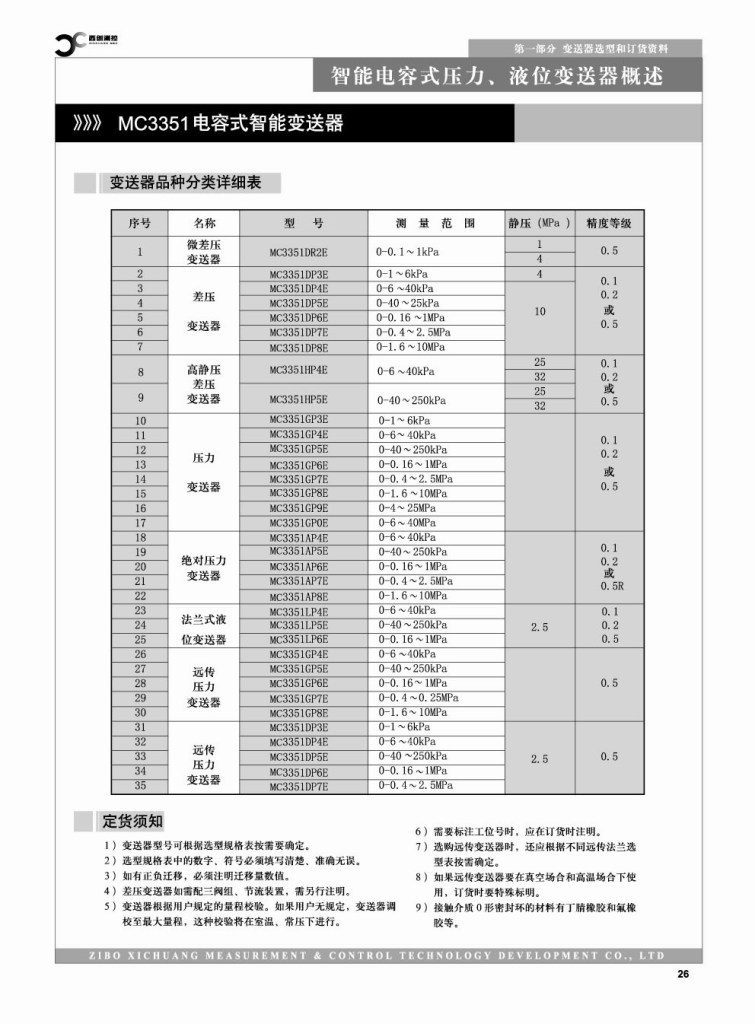

产品选型

MC1151/3351GP压力变送器
说明
量程范围
2
0~0.125-1.5KPa
3
0~1.3-7.5KPa
4
0~6.2-37.4 KPa
5
0~31.1-186.8 KPa
6
0~117-690 KPa
7
0~345-2068 KPa
8
0~1170-6890 KPa
9
0~3450-20680 KPa
0
0~6890-41370 KPa
输出
E
4-20mADC
F
智能式Hart协议
J
4-20mADC为输入压力平方根
接液零件材料
法兰接头
排气/排气阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
硅油
24
316不锈钢
316不锈钢
蒙乃尔
硅油
25
316不锈钢
316不锈钢
钽
硅油
33
哈氏合金C
哈氏合金C
哈氏合金C
硅油
35
哈氏合金C
哈氏合金C
钽
硅油
44
蒙乃尔
蒙乃尔
蒙乃尔
硅油
附加功能
M1
0-100%线性指示表
M2
0-100%平方根指示表
M3
31/2液晶数字显示
不带表头
B1
管装弯安装板
B2
板装弯安装板
B3
管装平安装板
不带安装板
D1
排泄阀在压力室上部
D2
排泄阀在压力室下部

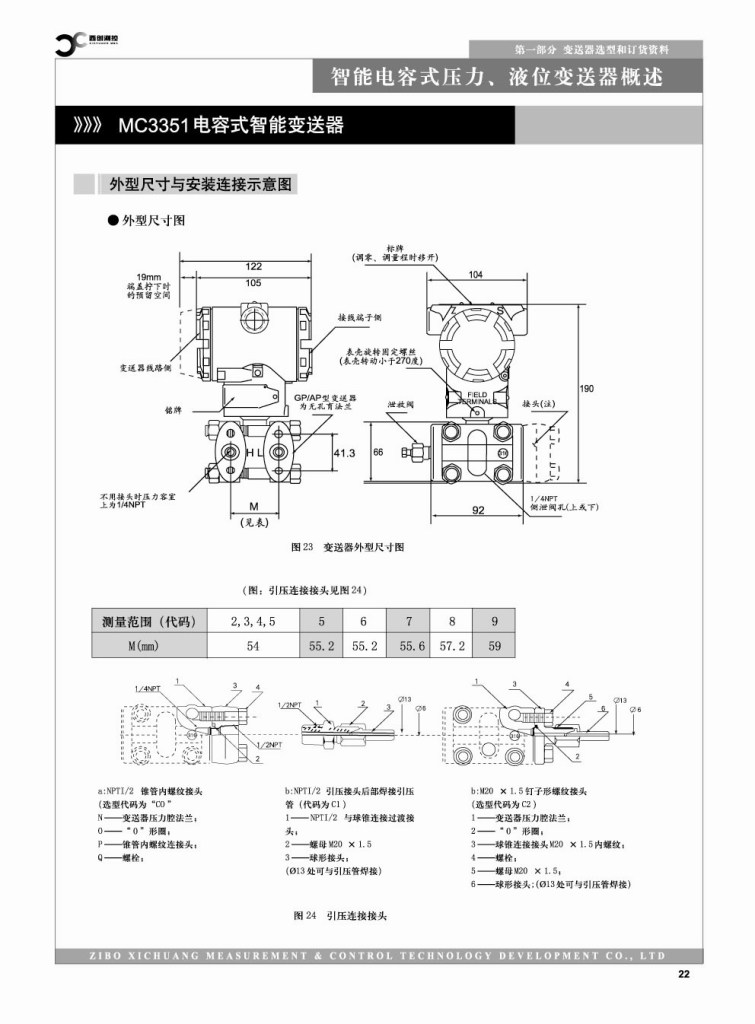

C1
1/2-14NPT引压接头后部焊Ф14引压管
C2
M20×1.5丁字形阳螺纹连接头
C3
M20×1.5丁字形阳螺纹连接块另加丁字形接头
C4
1/2-14NPT锥管阴螺纹连接头
d
隔爆型ExdⅡBT4
i
本安型iaⅡCT6
静压1MPa
静压4MPa
H1
静压10MPa
H2
静压14MPa
H3
静压25MPa
H4
静压32MPa
