模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压过压强
● 低压浇铸铝合金壳体
智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●精度：+（-）0.075%F.S
●全性能：+（-）0.25%F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●采用H合金护套的传感器，实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
测量范围
差压：0~1.3-1MPa
选型方式
|
MC1151/3351LT
|
法兰式压力变送器(电容式)
|
|||||||||
|
|
代码
|
量程范围
|
||||||||
|
3
|
0-1.3～7.5KPa
|
|||||||||
|
4
|
0-4-40KPa
|
|||||||||
|
5
|
0-40～200KPa
|
|||||||||
|
6
|
0-0.16KPa～1MPa
|
|||||||||
|
|
代码
|
输出
|
||||||||
|
E
|
4-20mA
|
|||||||||
|
S
|
智能式HART协议
|
|||||||||
|
|
代码
|
公称直径尺寸mm
|
插入筒长度mm
|
高压侧隔膜片材料
|
||||||
|
A0
|
3〞80
|
平
|
316LSST
|
|||||||
|
A2
|
3〞80
|
50
|
316LSST
|
|||||||
|
A4
|
3〞80
|
100
|
316LSST
|
|||||||
|
A6
|
3〞80
|
150
|
316LSST
|
|||||||
|
B0
|
4〞100
|
平
|
316LSST
|
|||||||
|
B2
|
4〞100
|
50
|
316LSST
|
|||||||
|
B4
|
4〞100
|
100
|
316LSST
|
|||||||
|
B6
|
4〞100
|
150
|
316LSST
|
|||||||
|
C0
|
3〞80
|
平
|
哈氏C-276
|
|||||||
|
C2
|
3〞80
|
50
|
哈氏C-276
|
|||||||
|
C4
|
3〞80
|
100
|
哈氏C-276
|
|||||||
|
C6
|
3〞80
|
150
|
哈氏C-276
|
|||||||
|
D0
|
4〞100
|
平
|
哈氏C-276
|
|||||||
|
D2
|
4〞100
|
50
|
哈氏C-276
|
|||||||
|
D4
|
4〞100
|
100
|
哈氏C-276
|
|||||||
|
D6
|
4〞100
|
150
|
哈氏C-276
|
|||||||
|
E0
|
3〞80
|
平
|
钽
|
|||||||
|
F0
|
4〞100
|
平
|
钽
|
|||||||
|
|
代码
|
安装法兰
|
||||||||
|
A
|
3〞150lb
|
|||||||||
|
B
|
4〞150lb
|
|||||||||
|
C
|
3〞300lb
|
|||||||||
|
D
|
4〞300lb
|
|||||||||
|
|
代码
|
结 构 材 料
|
||||||||
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|||||||
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
||||||
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|||||||
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|||||||
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|||||||
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|||||||
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|||||||
|
|
代码
|
选项
|
||||||||
|
M1
|
0-100%线性指示表
|
|||||||||
|
M3
|
3位半LCD显示表
|
|||||||||
|
M4
|
智能表显示
|
|||||||||
|
B1
|
管装弯支架
|
|||||||||
|
B2
|
板装弯支架
|
|||||||||
|
B3
|
管装平支架
|
|||||||||
|
D1
|
侧面泄放阀在压力室上部
|
|||||||||
|
D2
|
侧面泄放阀在压力室下部
|
|||||||||
|
不注
|
1/2NPT锥管螺纹接头
|
|||||||||
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头 |
|||||||||
|
d
|
隔爆型dⅡBT4
|
|||||||||
|
i
|
本安型iaⅡCT6
|
|||||||||

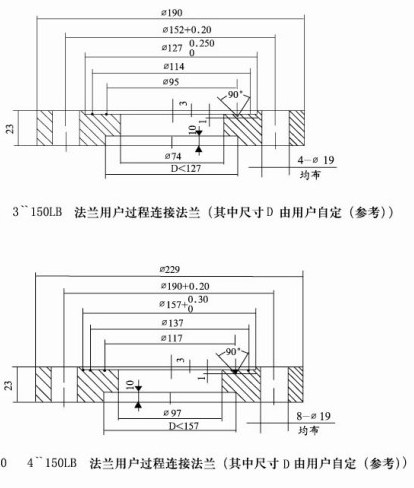

安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料316L供货。

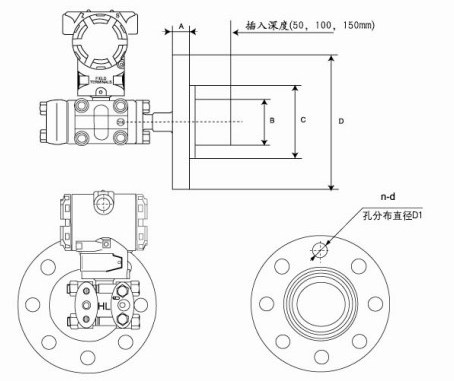

法兰式压力变送器外型尺寸
|
法兰尺寸
|
螺栓孔
|
|||||||
|
尺寸
|
规格
|
直径
|
A
|
B
|
C
|
数目n
|
直径d
|
分布直径d1
|
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
